技術參數
功 率: 0.12~22kW
扭 矩: 1.5~352N.m
傳動比: nimax/nimin=5
備 注: 可底腳、法蘭安裝可配各類電機或雙軸型
結構原理

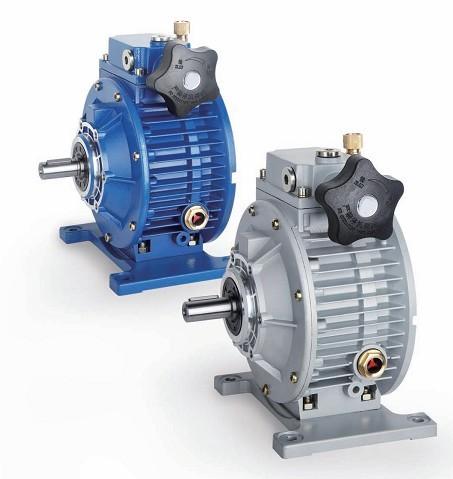

MB系列行星摩擦式機械無級變速機主要由壓緊的主動裝置、摩擦傳動機構、調速控制機構組成。
特點
調速范圍大,調速精度高,適合連續工作,可以正反運轉,能在負載起動及負載中按需要調速,適應工藝參數多變或連續變化的要求,組合能力強,可與各種減速機直聯式組合,實現小體積、高效率,高速無級變速。性能穩定,在允許負載下,選定的輸出速度恒定。并具有同軸結構,體積小,重量輕,運行平穩,噪音低,壽命長,操作簡單等特點。
安裝型式和輸出方式

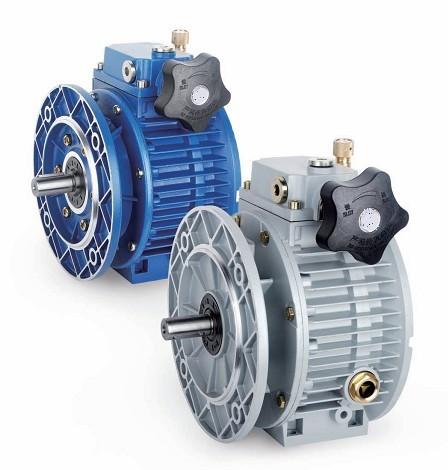

底座式、法蘭式、小法蘭式安裝、實心軸輸出。
調速范圍
R=5即輸出轉速可在輸入轉速1/1.45至1/7.25方向任意變化。
輸入方式和轉速
直聯電機和實心軸輸入,機座MB07以下不高于2800r/minMB07以上機座不大于1400r/min,全系列最低轉速高于750r/min。
旋轉方向
輸入軸和輸出軸同向。
跑合要求
變速機跑合時,溫升可高于正常工作的溫升,當跑合60-80小時后,溫升逐漸隆低至正常溫升,在跑合期內需經常調速,以利于長期的穩定使用
